EH per 40 mt



di Giampiero Orsini IZ5CCS

Una sera, dopo le spiegazioni di Stefano IK5IIR, nei locali della sezione ARI di Firenze, sulla costruzione di antenne EH e le visite fatte nei vari siti web dedicati alla costruzione e verifica di questo tipo di antenna, trovai su un sito di un nostro collega alcuni dati per la costruzione di una EH molto piccola accordata in 40 metri.

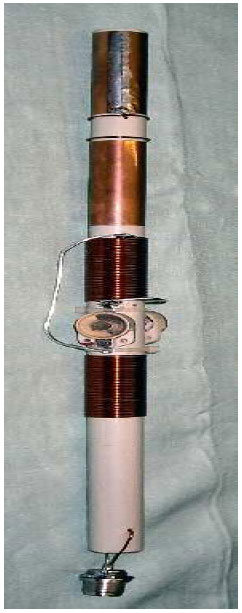

Presi alcuni dati, poi successivamente pubblicati su una rivista specializzata, mi cimentai nella costruzione di questa piccola antenna 29 centimetri di lunghezza
accordata in 40 metri.
Ormai sono passati un pò di anni, non tanti, ma nel frattempo Stefano IK5IIR ci ha lasciati, è ancora vivo il ricordo di una sera passata alla radio in psk31, lui nel suo
qth con una EH in 80 mt. ed io con la HF2V a passarci i rapporti in IMD sui vari segnali.

La piccola EH è rimasta da una parte, oggi l’ho ripresa in mano pensando che se ci scrivo qualcosa sopra forse chissà se qualcun altro può avere voglia di mettersi a costruirla e magari a far prove in portatile.
Certamente la sua lunghezza ci dice che non è un’antenna miracolosa, ma io un paio di collegamenti con 10 watt li ho fatti … ho collegato la zona 0 dell’Italia e la Germania, diciamo più che altro che sono stati loro a collegare me!
Passiamo ai dettagli:

• tubo per impianti elettrici diametro esterno 20 mm lungo 380 mm
• orpello di rame o foglio di alluminio (preferisco l’orpello come materiale dato che lo possiamo saldare)
• filo di rame smaltato da 1 mm di diametro o anche filo ricoperto in pvc sempre di piccolo diametro
• condensatori variabili da 60 Pf

Prendiamo il tubo e cominciamo a segnarci sopra un po’ di misure:

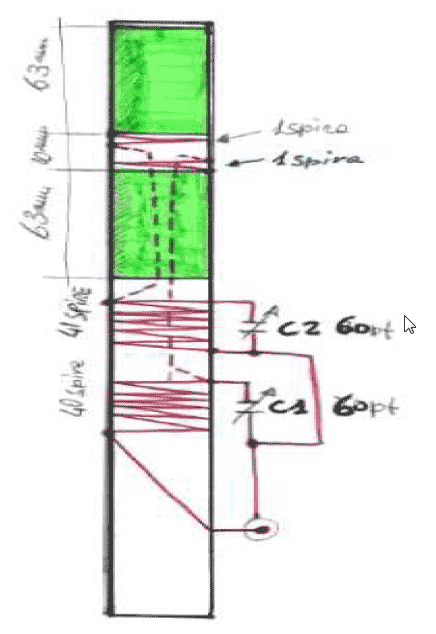

quindi la costruzione dei due tubi di orpello di rame ( lunghi: diametro del tubo x 3,14) 63mm fra i due tubi 20 mm di distanza (la misura del diametro), poi 10 mm dal tubo la distanza per la bobina di 41 spire, lo spazio per i due condensatori che vengono messi opposti sul tubo ad una distanza di 40 mm per la seconda bobina di 40 spire (le spire delle due bobine devono essere serrate).

Tra i due cilindri la connessione del network avviene con una spira di filo intorno al tubo e la saldatura del conduttore al cilindro di rame sfasata di 180 gradi (l’una opposta all’altra). Il difficile e far passare i fili all’interno del tubo, ma qui lascio tutto allo spirito
d’iniziativa di ognuno in questa auto costruzione.
