Yagi 5 elementi per 6 mt

 Un’ottimo progetto di Massimo Zannoni I5MZY



Vi propongo la costruzione dell’antenna per i 50MHz da me progettata.

E’ una 5 elementi Yagi che occupa meno di 5m di lunghezza, e presenta un guadagno rispetto al dipolo ?½ : 9,17dB.

Questa antenna mi ha dato negli anni ampia soddisfazione anche paragonata ad antenne di 5 elementi commerciali.

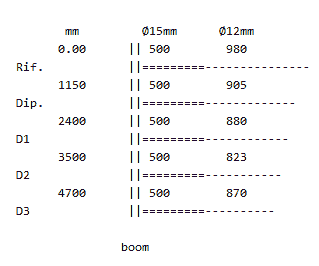

Qui si seguito le dimensioni….  visualizzati metà elementi.
